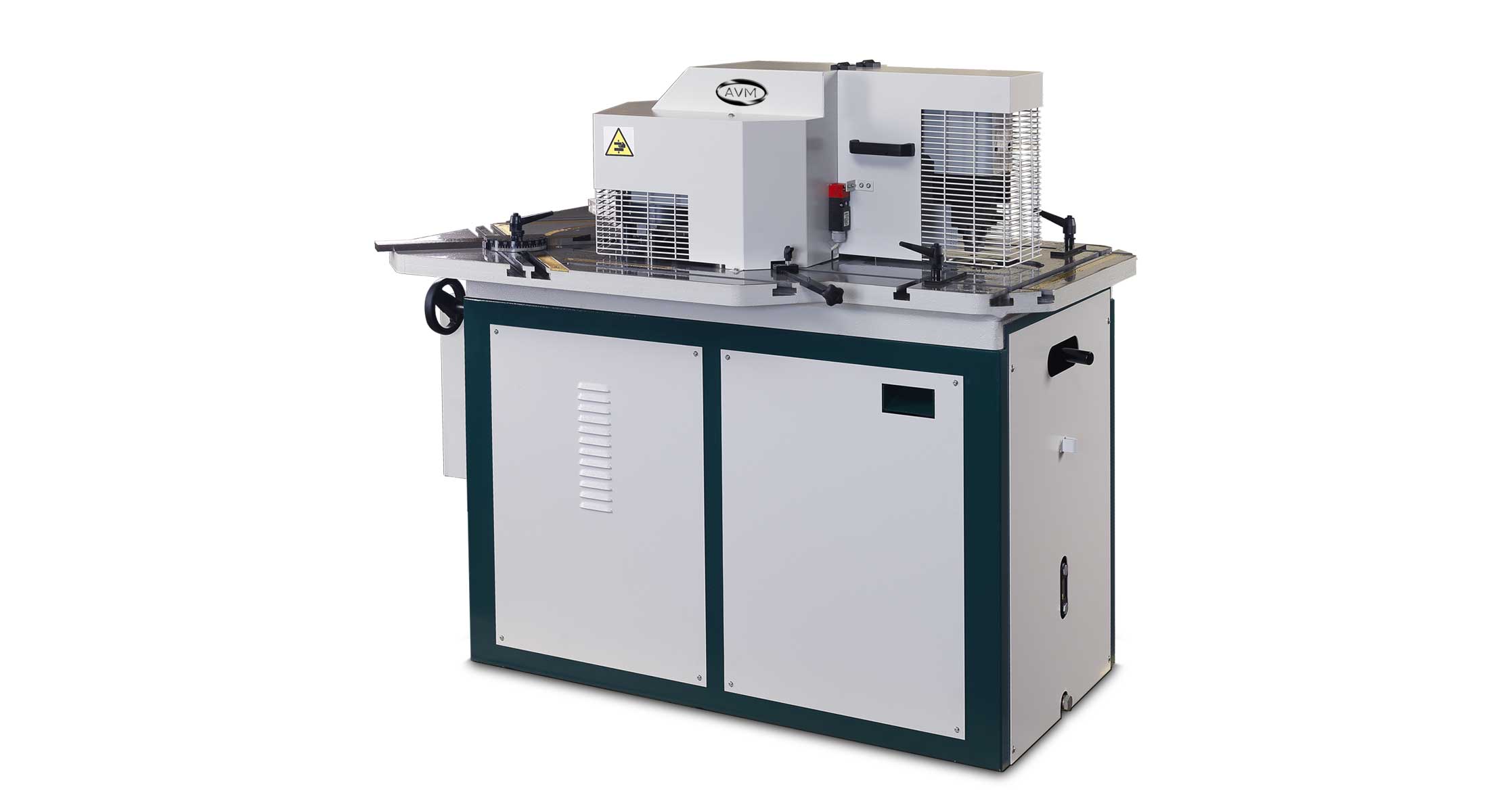

Tranciatrice a doppia stazione angolo variabile – DAV 206

Dettagli prodotto

Tranciatrice doppia stazione angolo variabile:

  • Codice: DAV 206
  • Categoria: Tranciatrice + Punzonatrice
  • Marca: AVM Srl Macchine Lamiera
  • Download: Scheda prodotto

Stazione tranciatrice:

Le nostre scantonatrici oleodinamiche sono dotate di due cilindri in modo da assicurare fluidità e precisione nella tranciatura.

Il tavolo di lavoro è rigido e ampio, presenta aste millimetrate in ottone incise a triplice funzione, per la misurazione delle varie tranciature. Grazie a robusti riscontri rettificati e ad aste millimetrate, l’operatore ottiene un posizionamento rapido e preciso del pezzo.

Le numerose cave a “T” ricavate sulla tavola consentono l’utilizzo di riferimenti meccanici e/o a scomparsa per la realizzazione di tranciature complesse. Per facilitare il lavoro di tranciatura, gli squadri dei riferimenti sono dotati di fori di riferimento ogni 15°.

L’alta rigidità del gruppo tranciante è garantita dalle colonne laterali e dalla guida centrale.

La battuta interna consente di trasformare la tranciatrice in una piccola cesoia con cui realizzare bandelle lunghe fino a 200 mm.

La testa porta lame è configurata in modo da consentire tagli superiori alla lunghezza della lama stessa, inoltre, 5 cilindri consentono il bloccaggio dei settori porta lama.

Un dispositivo di sicurezza impedisce il movimento della macchina quando le lame sono sbloccate e, nella zona di taglio, una protezione mani permettere di lavorare in totale sicurezza senza impedimenti di visuale.

Le tranciatrici a doppia stazione AVM sono dotate di un pratico regolatore elettronico della corsa con lettura digitale.
Le guide rettificate consentono un allineamento fisso tra le lame superiori e quelle inferiori, e assicurano movimenti paralleli tra le lame.

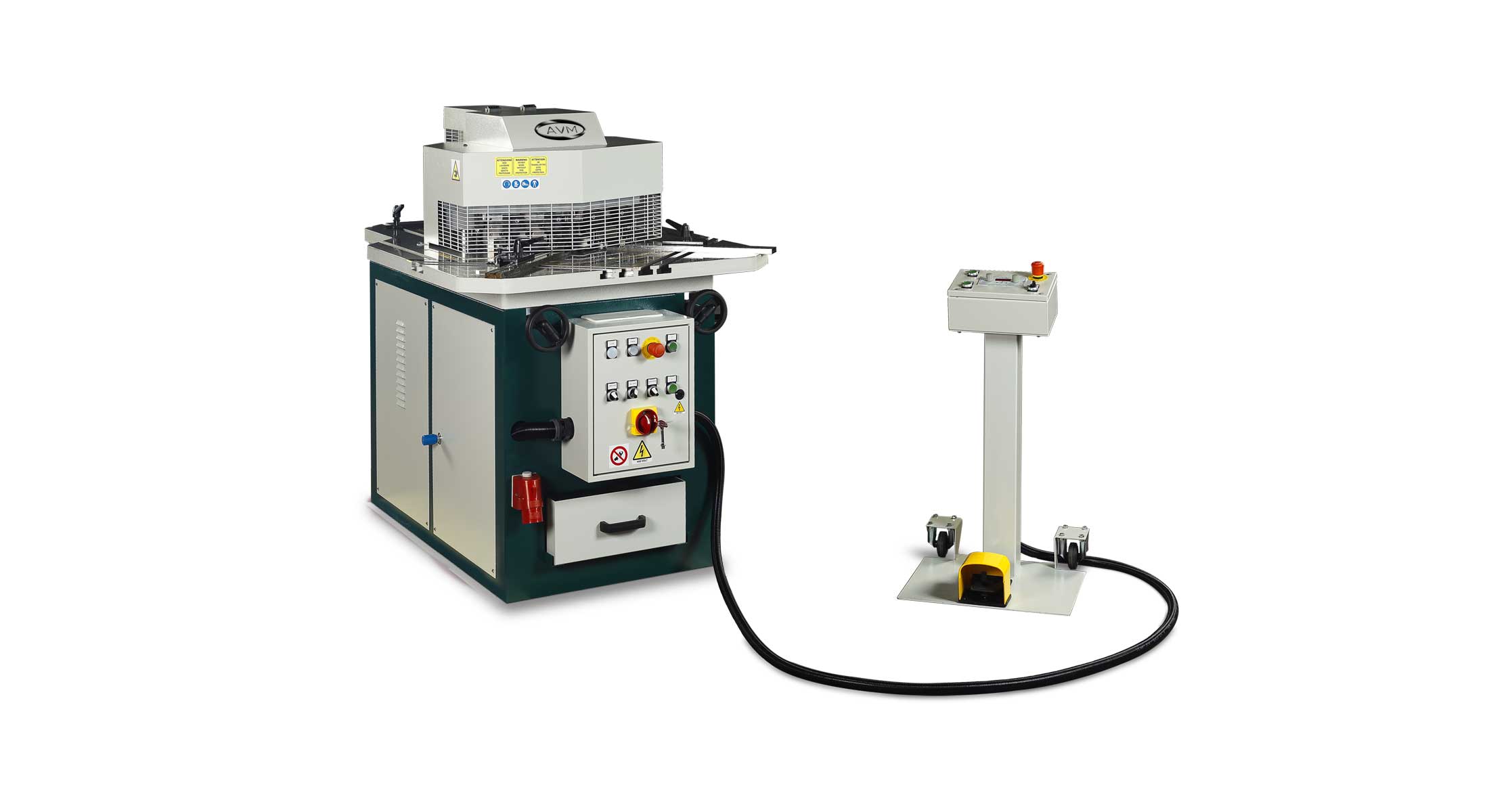

Il quadro comandi permette di selezionare il funzionamento a colpo singolo o ad impulsi, consentendo in tal modo le personalizzazioni e ottimizzando il tempo lavoro, grazie anche al regolatore di corsa elettronico che blocca la corsa in una posizione prestabilita.

Tutte le nostre scantonatrici sono, infine, dotate di una cassetto per la raccolta degli sfridi.

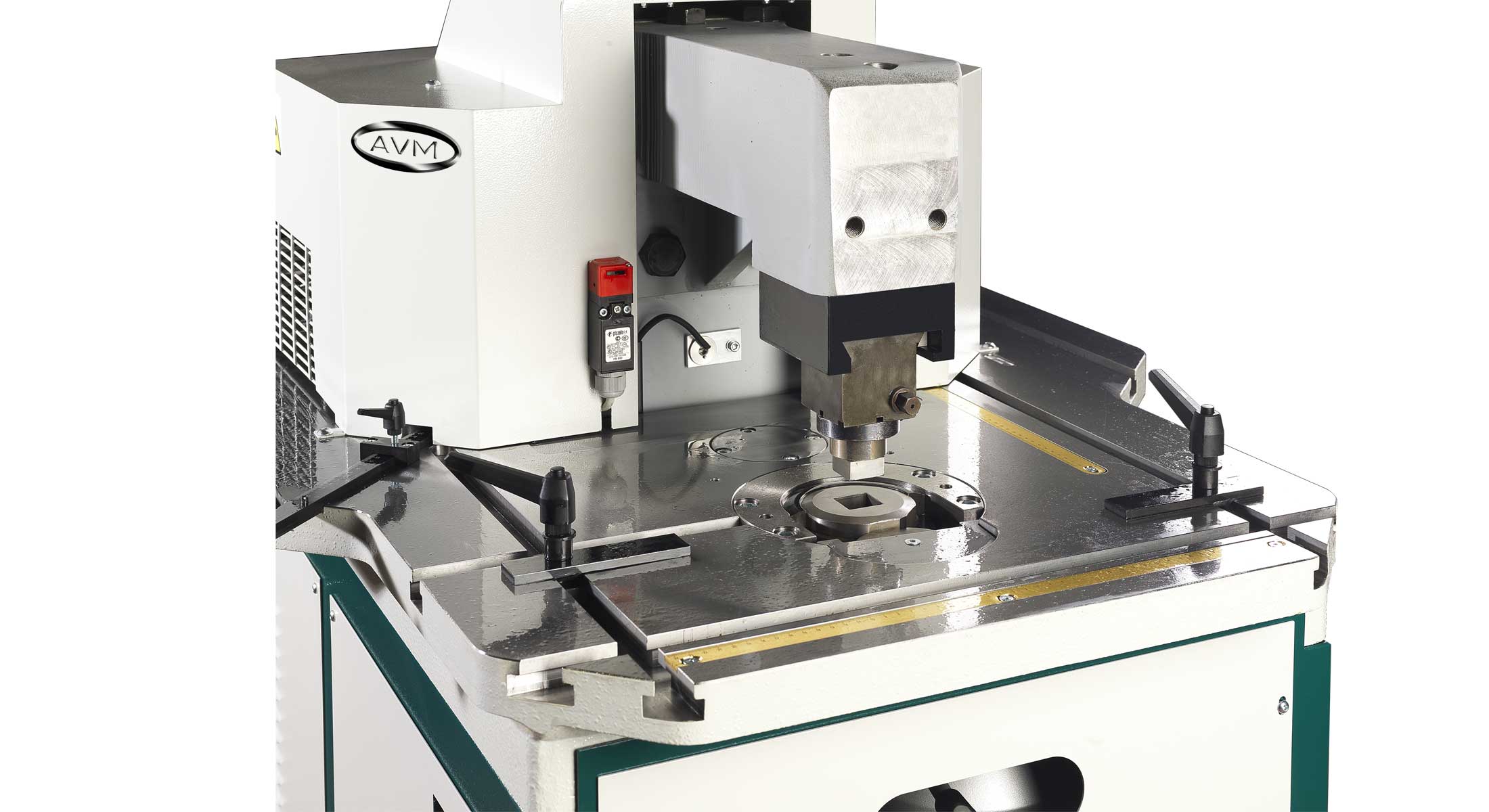

Stazione punzonatrice:

La stazione di punzonatura delle nostre scantonatrici DAV è dotata di un attacco portautensile a cambio rapido che può essere: tipo Trumf®, Rainer® o Fim®

L’incavo è di 300 mm e la forza di punzonatura è di 20 Ton.

Grazie ad un dispositivo elettronico di serie per la riduzione della velocità di discesa, potrete eseguire lavorazioni particolarmente complesse come piccole piegature e deformazioni.

E’ equipaggiata con uno speciale adattatore per accogliere utensili di piegatura fino ad una lunghezza massima di 415 mm ed ha aste millimetriche in ottone per la lettura dei 2 assi.

Caratteristiche Tecniche

Stazione Tranciatrice u.m.
Lunghezza lama Mm 205
Spessore max. su lamiera Mm Lama a 60° sp Max 6mm
Lama a 30° sp Max 4mm
Spessore max. su acciaio Inox Mm Lama a 60° sp max 4 mm
Lama a 30° sp Max 3mm
Premilamiera 4
Regolazione gioco automatico si
Motore Kw 3
Colpi al minuto Nm 50
Dimensione tavolo Mm 950 x 1000
Altezza del tavolo di lavoro Mm 930
Capacità serbatoio Lt 40
Angolo di taglio ° Da 30 a 140
Regolazione elettronica della corsa si
Dimensioni della Macchina
Ingombro ( L x P x H ) Mm 1395x950x1200
Peso approssimativo Kg 1550
Stazione Punzonatrice
Collo di cigno Mm 300
Diametro foro max Mm 60
Potenza Kn 20
Dimensioni tavolo Mm 800×600

Optional

Ricambi:

NB: * Tutte le lame possono essere anche in HSS
