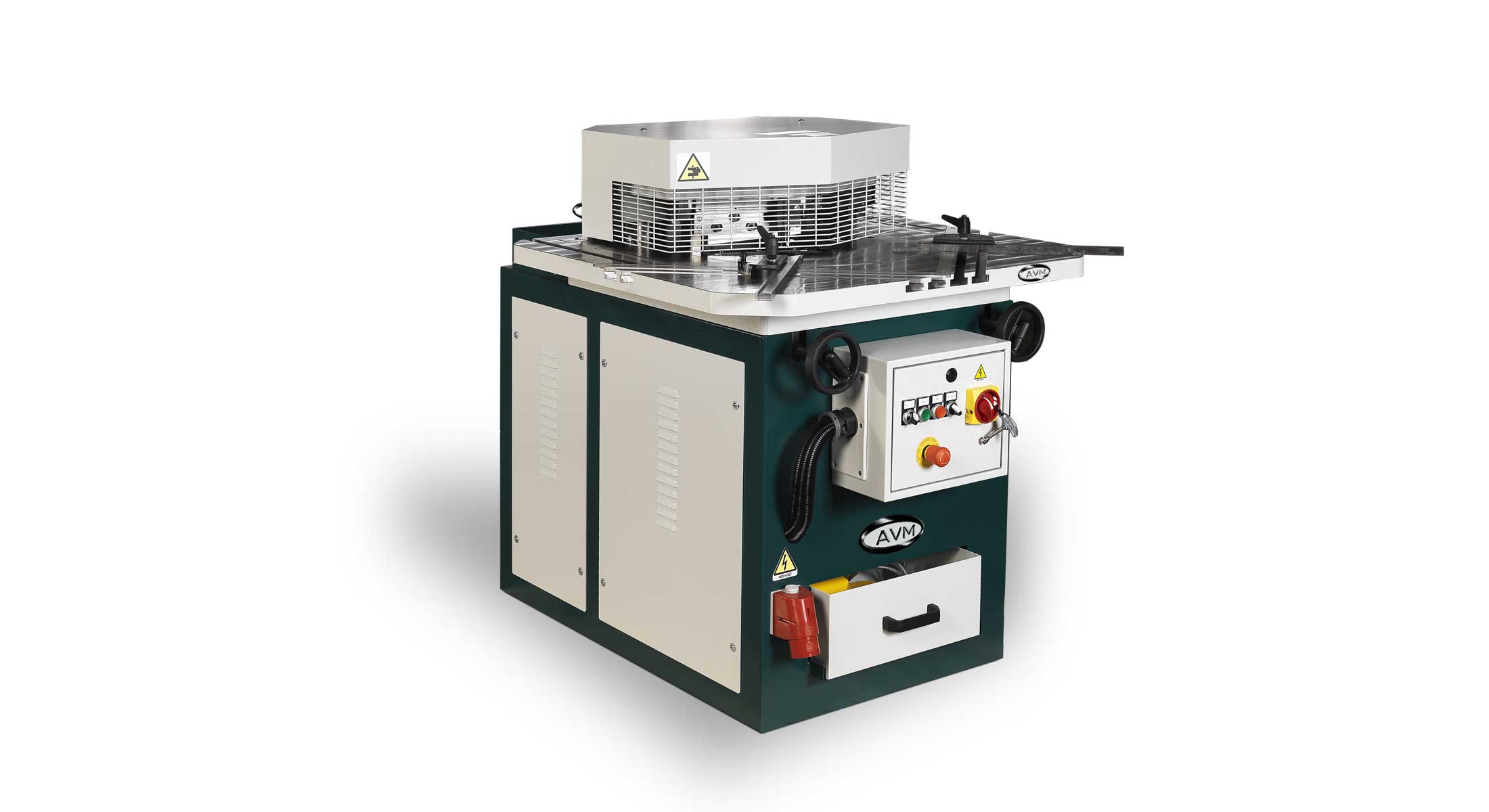

Tranciatrice angolo variabile – SAV 206
Dettagli prodotto:
- Codice: SAV 206
- Categoria: Tranciatrice angolo variabile 6 mm
- Marca: AVM Srl Macchine Lamiera
- Download: Scheda prodotto
Stazione tranciatrice:
Le nostre scantonatrici oleodinamiche sono dotate di due cilindri in modo da assicurare fluidità e precisione nella tranciatura.

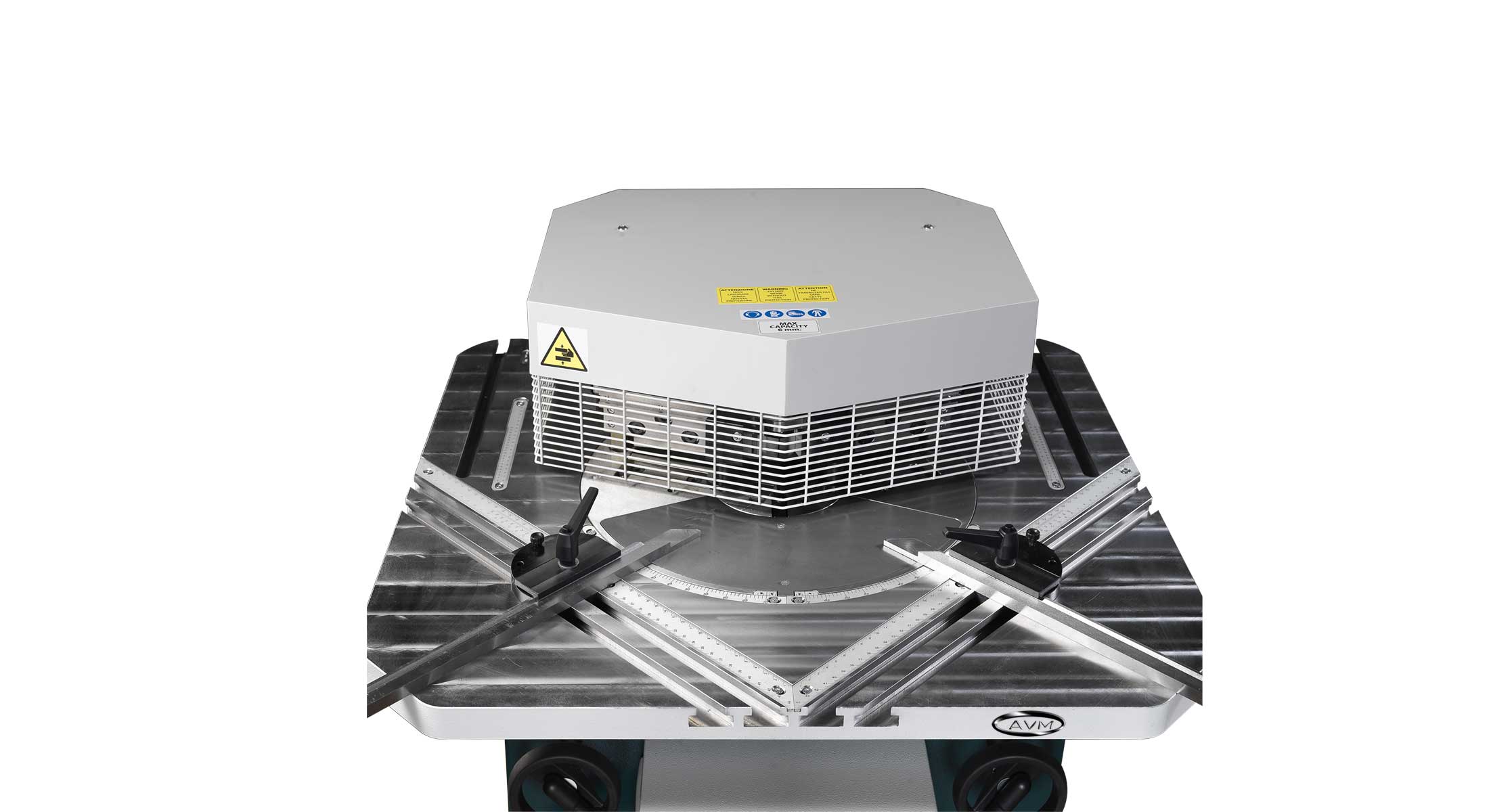

Il tavolo di lavoro è rigido e ampio, presenta aste millimetrate in alluminio incise a triplice funzione, per la misurazione delle varie tranciature. Grazie a robusti riscontri rettificati e ad aste millimetrate, l’operatore ottiene un posizionamento rapido e preciso del pezzo.
Le numerose cave a “T” ricavate sulla tavola consentono l’utilizzo di riferimenti meccanici e/o a scomparsa per la realizzazione di tranciature complesse. Per facilitare il lavoro di tranciatura, gli squadri dei riferimenti sono dotati di fori di riferimento ogni 15°.
L’alta rigidità del gruppo tranciante è garantita dalle colonne laterali.
La battuta interna consente di trasformare la tranciatrice in una piccola cesoia con cui realizzare bandelle lunghe fino a 200 mm.
La testa porta lame è configurata in modo da consentire tagli superiori alla lunghezza della lama stessa, inoltre, 5 cilindri consentono il bloccaggio dei settori porta lama.
Un dispositivo di sicurezza impedisce il movimento della macchina quando le lame sono sbloccate e, nella zona di taglio, una protezione mani permettere di lavorare in totale sicurezza senza impedimenti di visuale.
Le tranciatrici AVM possono essere dotate di un pratico regolatore elettronico della corsa con lettura digitale (optional). Le guide rettificate consentono un allineamento fisso tra le lame superiori e quelle inferiori, e assicurano movimenti paralleli tra le lame.
Il quadro comandi permette di selezionare il funzionamento a colpo singolo o ad impulsi, consentendo in tal modo le personalizzazioni e ottimizzando il tempo lavoro, grazie anche al regolatore di corsa elettronico che blocca la corsa in una posizione prestabilita (optional).
Tutte le nostre scantonatrici sono, infine, dotate di una cassetto per la raccolta degli sfridi.
Caratteristiche Tecniche
| u.m. | ||
| Lunghezza lama | Mm | 205 |
| Max. capacità di taglio: – Lame 60° su lamiera nera su lamiera inox – Lame 30° su lamiera nera su lamiera inox |
Mm | 6 4 4 3 |
| Premilamiera | – | 2 |
| Regolazione gioco automatico | – | si |
| Motore | Kw | 3 |
| Colpi al minuto | Nm | 50 |
| Dimensione tavolo | Mm | 950×1000 |
| Altezza tavolo | Mm | 930 |
| Capacità serbatoio | Lt | 40 |
| Angolo di taglio | ° | 30°/140° |
| Dimensioni della Macchina | ||
| Ingombro ( L x P x H ) | Mm | 950x1000x1100 |
| Peso approssimativo | Kg | 930 |
Optional:
Ricambi:
- Kit lame superiori 15°+15° – anche Reversibili: con possibilità di scegliere il taglio positivo (inizio del taglio anteriormente) o il taglio negativo (inizio taglio dalla parte posteriore) *
- Kit lame superiori 30°+30° – anche Reversibili: con possibilità di scegliere il taglio positivo (inizio del taglio anteriormente) o il taglio negativo (inizio taglio dalla parte posteriore) *
- Kit Lame inferiori autoregolanti *
- Aste millimetrate
- Cilindri premi lamiera
- Gruppo corpo squadro
N.B.: * Tutte le lame possono essere anche in HSS
